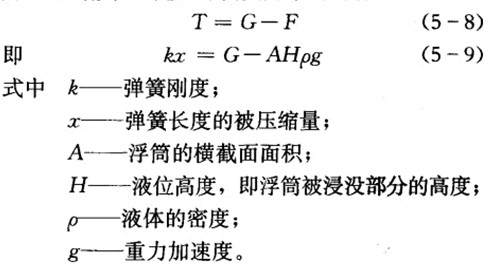

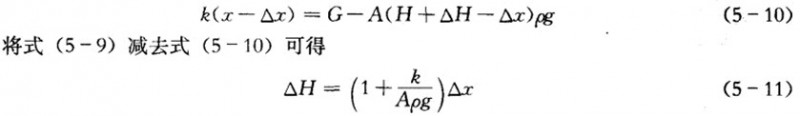

當液位變化時，浮筒所受的浮力隨之變化，由于重力不變，要達到新的平衡狀態，浮筒的浸沒高度必然變化，使彈簧的張力也隨之而變。假定某時刻液位升高了△H，如圖5-7 所示，彈簧隨之被壓縮△x.則有

式(5-11)表明，液位的變化量與彈簧的長度變化量成正比。在此，彈簧起到了把大位移△H變成小位移△X的作用。由圖5-7可見，彈簧的長度變化量即是差動變壓器鐵芯的位移量。因此，差動變壓器的輸出反映了液位的高度，即將液位的變化轉換成電量的變化。

在有些設計中采用霍爾元件測量浮筒位移。為了把位移由壓力容器中傳出，采用扭力管機構，一般精度可達1.5級左右。

浮筒式液位計除了應用上述位移平衡式的測量系統外，還有采用力平衡式的方案，例如，氣動或電動力平衡浮筒式液位計。這類液位計由于位移甚小，機構摩擦及非線性影響減少了很多，所以儀表精度一般高于位移平衡式，可達到1級。

浮力式液位儀表受外界溫度、濕度、強光、氣流等影響較小，但由于浮力式液位計具有可動部件，因而會因摩擦而引起靈敏度降低和變差增大，另外，浮子占有較大空間，體積較大，這些都是浮力式儀表的不足。
